Hamownia Drogowa dla Profesjonalistów

DynoPro to hamownia drogowa służąca do pomiaru mocy, momentu obrotowego, przyśpieszenia
oraz innych parametrów pojazdów silnikowych. Pomiaru można dokonywać w pojazdach z każdym rodzajem napędu. Hamownia jest przeznaczona do pomiarów w szeroko pojętym motosporcie przez profesjonalistów.

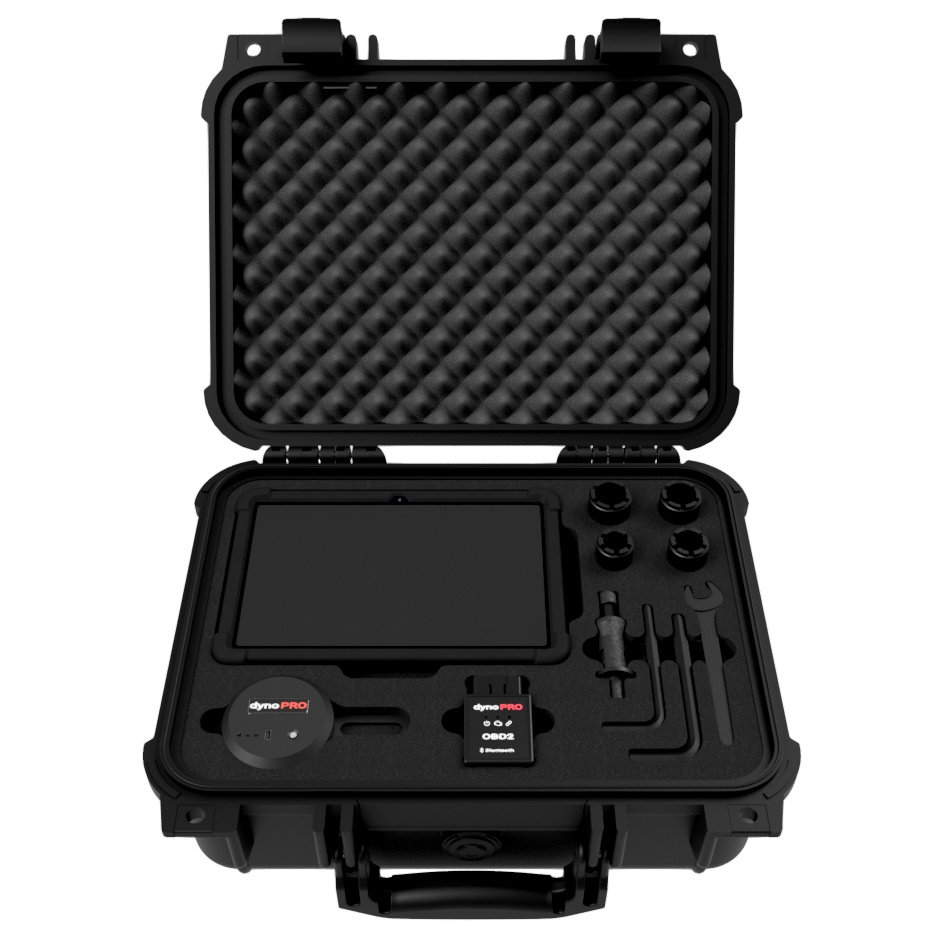

Opis Elementów Składowych Zestawu

Poznaj kompletne rozwiązanie all-in-one o wszechstronnym zastosowaniu, szybkie i bezproblemowe w użyciu z gwarancją skuteczności. Mobilna hamownia drogowa o profesjonalnym zastosowaniu.

A – Walizka ochronna z wkładem piankowym
B
Tablet (z aplikacją DynoPRO) w obudowie ochronnej, ładowarka
C
Sonda Dyno – mocowana do koło pojazdu
D
Sonda OBD2
E – Zestaw nasadek do mocowania Sondy Dyno – 17mm , 19mm, 21mm , 22mm
F – Sworzeń z gwintem M12 do mocowania
Sondy Dyno oraz śruba M10 z podkładką sprężynową
G – Klucz imbusowy 8mm, 10mm oraz klucz płaski 14mm

Wszystkie elementy zostały wykonane na obrabiarkach numerycznych CNC. Elementy montażowe
są wykonane ze stali jakościowej poddanej ulepszeniu cieplnemu.

dynoPRO - Szybkie i Skuteczne Rozwiązanie

Urządzenie charakteryzuje się kompaktową zwartą obudową wykonaną z aluminium i tworzyw sztucznych.

Montaż urządzenia zajmuje około 2 minuty po czym sprzęt jest gotowy do pomiaru.

Do pomiaru wymagane jest podanie wagi pojazdu i rozmiar opony (w formacie np. 205 55 16 lub obwód w mm).

Urządzenie posiada wbudowaną stacje pogodową do pomiaru temperatury i ciśnienia atmosferycznego(-40° + 100°, 300-1100hpa). Pozatym urządzenie potrafi odczytać temperaturę otoczenia ze złącza OBD2.

Łączność z Sondą DYNO i Sondą OBD2 odbywa się w standardzie Bluetooth. Sonda Dyno posiada wbudowaną baterię pozwalającą na około 10 godzin pracy. Sonda OBD2 zasilana jest ze złącza OBD2.

Urządzenie poza standardowym pomiarem mocy umożliwia logowanie dodatkowych parametrów silnika przez złącze OBD2  np. takich jak ciśnienie doładowania , ciśnienie na listwie wtryskowej, temperaturę spalin, itd i umieszczanie ich na wykresie w odniesieniu do wykresu mocy bądź momentu obrotowego.

Oprogramowanie poza pomiarem mocy umożliwia diagnostykę sterownika silnika w standardzie EOBD (identyfikacje sterownika silnika oraz protokołu diagnostycznego, odczyt i kasowanie błędów DTC, pomiar wartości rzeczywistych).

Wyniki pomiarów są prezentowane w 3 wariantach. Rzeczywistym, DIN70020, SAE J1349 i EWG. Błąd powtarzalności pomiarów przy zachowaniu tej samej procedury i warunków poniżej 1%.

Urządzenie nie posiada ograniczeń czasowych i ilościowych w działaniu. Darmowe aktualizacje oprogramowania. Wsparcie techniczne. Gwarancja na urządzenie wynosi 2 lata.

Rozwiń

Montaż urządzenia zajmuje zaledwie 2 minuty!

Błyskawiczny montaż oraz demontaż hamowni, umożliwia dokonanie pomiarów w dowolnym miejscu i czasie, co najbardziej docenią warsztaty mobilne.

Montaż i Pomiar Hamownią dynoPRO

Montaż urządzenia składa się z 6 kroków
  1. wybór odpowiedniego rozmiaru nasadki na śrubę mocującą felgę
  2. przykręcenie nasadki razem ze sworzniem do śruby na feldze
  3. zgrubne ustawienie sondy na środku koła i przykręcenie
  4. włączenie sondy
  5. wpięcie sondy OBD2 do gniazda w pojeździe
  6. uruchomienie tabletu i oprogramowania
Pomiar mocy w większości przypadków wymaga około 1km odcinka drogi w miarę możliwości bez wzniesień.
Procedura pomiaru składa się z następujących etapów.
  1. wybranie menu POMIAR
  2. określenie profilu mierzonego pojazdu(nazwa , waga pojazdu, rozmiar opony , żródła sygnału obrotowego silnika RPM – przeważnie pobieranego z OBD2 lub kalibrowanego)
  3. pomiar właściwy
  • start pomiaru w oprogramowaniu
  • spokojny start pojazdem na 1 i 2 biegu
  • wrzucamy 3 bieg i gwałtownie przyśpieszamy do końca zakresu obrotowego po czym wrzucamy bieg neutralny i program zacznie odliczać 10s w celu obliczenia oporów toczenia i innych
  • program wylicza moc i moment obrotowy pojazdu i prezentuje go użytkownikowi
  1. Generowanie raportu pomiarowego (oprogramowanie generuje raport w formacie PDF, JPG , CSV i umożliwia jego wysłanie przez e-mail lub udostępnienie na dowolny komunikator)
d
Rozwiń

Interfejs Użytkownika, Przykładowe Pomiary dynoPRO

w Zestawie Znajdziesz

Tablet
Ekran 10″ 16GB WiFi, LTE z oprogramowaniem dynoPRO i ładowarką.

Tablet zawarty w zestawie posiada wytrzymałą aluminiową obudowę oraz ochronną nakładkę z tworzywa sztucznego. Wraz z tabletem dołączona jest ładowarka ze złączem micro USB która w połączeniu z przejściówką mini USB umożliwia ładowanie Sondy Dyno.

Rozwiń
Sonda Dyno
Bezprzewodowa Sonda Dyno Bluetooth, z wbudowaną stacją pogodową.

Sonda Dyno wykonana jest z aluminium i stali sprężynowej. Komunikacja odbywa się w standardzie Bluetooth. Posiada wbudowany czujnik prędkości, czujnik temperatury otoczenia oraz ciśnienia atmosferycznego. Sonda zasilana jest bateryjnie, czas pracy to około 10 godzin. Ładowanie baterii przebiega przez złącze mini USB , przejściówka zawarta jest w zestawie wraz z ładowarką. Wykorzystana jest ładowarka od Tabletu.

Rozwiń
Sonda OBD2
Sonda Diagnostyczna OBD2 wspierająca ponad 10 protokołów diagnostycznych.

Sonda OBD2 przesyła w standardzie Bluetooth sygnał obrotów pojazdu oraz inne parametry rzeczywiste podczas pomiaru. Poza trybem pomiaru mocy sonda umożliwia diagnostykę samochodów osobowych zgodnych ze standardem OBD2.

Sonda umożliwia identyfikację sterownika silnika i protokołu diagnostycznego, odczyt i kasowanie błędów, pomiar dostępnych parametrów rzeczywistych ze sterownika silnika. Podczas pomiaru użytkownik może wybrać dowolne parametry rzeczywiste np. ciśnienie doładowania w kolektorze dolotowym , temperaturę silnika i inne udostępnione przez sterownik silnika, a program automatycznie naniesie je na wykres pomiaru mocy.

Rozwiń
Akcesoria
Zestaw akcesoriów montażowych – 4 rodzaje nasadek na śruby, klucze imbusowe i płaski.

Klucz imbusowy 8mm, 10mm oraz klucz płaski 14mm.

Zestaw nasadek do mocowania Sondy Dyno – 17mm , 19mm, 21mm , 22mm.

Sworzeń z gwintem M12 do mocowania Sondy Dyno oraz śruba M10 z podkładką sprężynową.

Rozwiń
Walizka

Wytrzymała walizka o solidnej konstrukcji, wykonana z polipropylenu w połączeniu z ABS.

Specyfikacje Techniczne

Sonda Dyno
  • waga: 180g
  • łączność bezprzewodowa: Bluetooth
  • zasilanie: bateria Li-Ion 3,7V 1000 mAh
  • materiał: aluminium, stal
  • stacja pogodowa: temperatura od -40°C do 105°C, ciśnienie od 500hPa do 1100hPa
Sonda OBD2
  • waga: 50g
  • łączność bezprzewodowa: Bluetooth
  • łączność z pojazdem: CAN, LIN, Single Wire CAN
  • zasilanie: 12V DC z pojazdu
  • materiał: tworzywo sztuczne ABS
Tablet
  • waga: 655g
  • ekran 9,6 cali, IPS, 1280 x 800 (HD)
  • procesor Qualcomm MSM8917 czterordzeniowy A53
  • system operacyjny Android™ N
  • pamięć ROM: 16 GB, RAM: 2 GB
  • GPS, A-GPS, GLONASS, BDS
  • łączność LTE, UMTS, GSM, WIFI/WAPI 802.11 a/b/g/n@2,4GHz, 5GHz, Bluetooth
  • aparat główny: 5 Mpx, autofokus, przedni: 2 Mpx, autofokus
  • bateria 3,7 V 4 800 mAh
  • ładowarka 5V /1A
Walizka
  • waga : 2,5kg
  • wymiary zewnętrzne: 40,6 x 33 x 17,4 cm (dł. x szer. x wys.)
  • materiał: polipropylen + ABS
Informacje Dodatkowe
  • Normalizacja pomiarów
    1. SEA J1349
      DIN 70020
      EWG 80/1269
  • Wspierane protokoły
    1. ISO 15765-4 (CAN 250/500 kbps, 11/29 bit)
      ISO 14230-4 (KWP 2000)
      ISO 9141-2
      ISO 15765
      ISO 11898
      SAE J1850 VPW
      SAE J1850 PWM
      SAE J1939 OBD (ciężarowe i dostawcze)
      Single-Wire CAN (SW-CAN)
      Medium-Speed CAN(MS-CAN)
      Hight-Speed CAN( HS-CAN)
  • Błąd powtarzalności pomiarów: < ±1%
  • Darmowe aktualizacje oprogramowania
  • Waga całkowita zestawu: 5 kg
  • Wsparcie techniczne
  • Gwarancja 24 miesiące
Masz pytania?
(+48) 502 604 932

dynoPRO to Jedyna Hamownia Jakiej Potrzebujesz!

Cena Zestawu: 13 500zł brutto
