Hamownia Drogowa dla Profesjonalistów
dynoPro to hamownia drogowa służąca do pomiaru mocy, momentu obrotowego, przyspieszenia
oraz innych parametrów samochodów osobowych spalinowych i elektrycznych. Pomiaru można dokonywać w pojazdach z każdym rodzajem napędu. Urządzenie przeznaczone jest do profesjonalnych zastosowań w motorsporcie i diagnostyce pojazdów.
Cena Zestawu: 15 700 PLN brutto

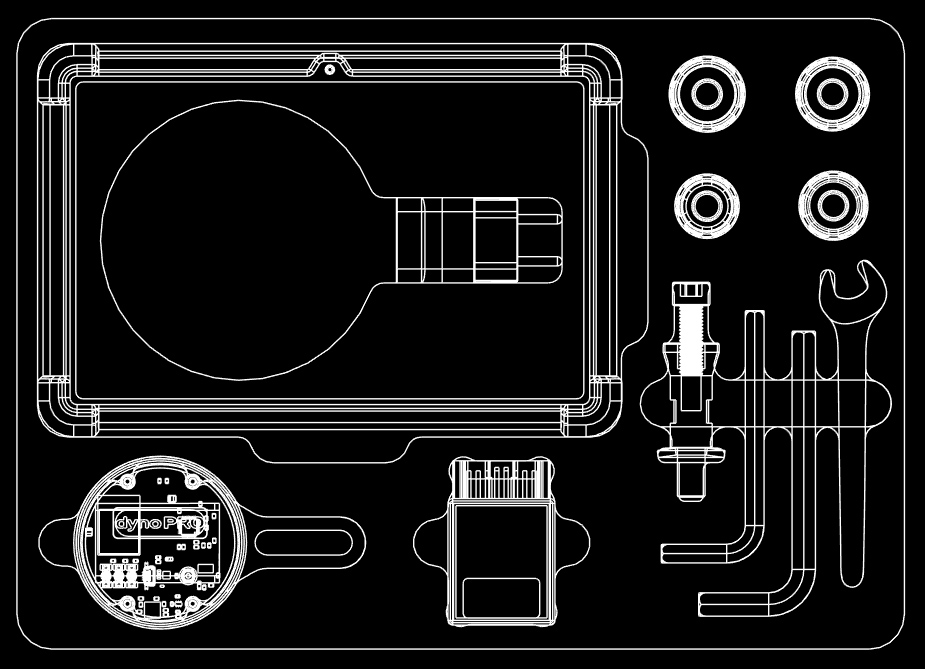

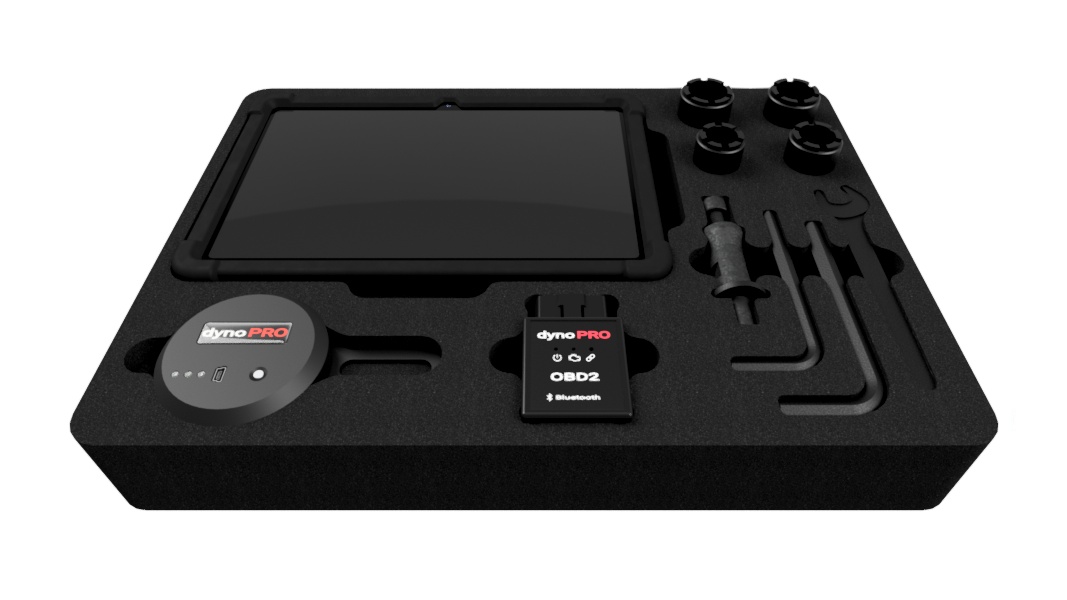

Opis Elementów Składowych Zestawu
A – Walizka ochronna z wkładem piankowym
B – Tablet (z aplikacją DynoPRO) w obudowie ochronnej, ładowarka
C – Sonda Dyno – mocowana do koło pojazdu
D – Sonda OBD2
E – Zestaw nasadek do mocowania Sondy Dyno – 17mm , 19mm, 21mm , 22mm
F – Sworzeń z gwintem M12 do mocowania Sondy Dyno oraz śruba M10 z podkładką sprężynową
G – Klucz imbusowy 8mm, 10mm oraz klucz płaski 14mm
Wszystkie elementy zostały wykonane na obrabiarkach numerycznych CNC. Elementy montażowe
są wykonane ze stali jakościowej poddanej ulepszeniu cieplnemu.

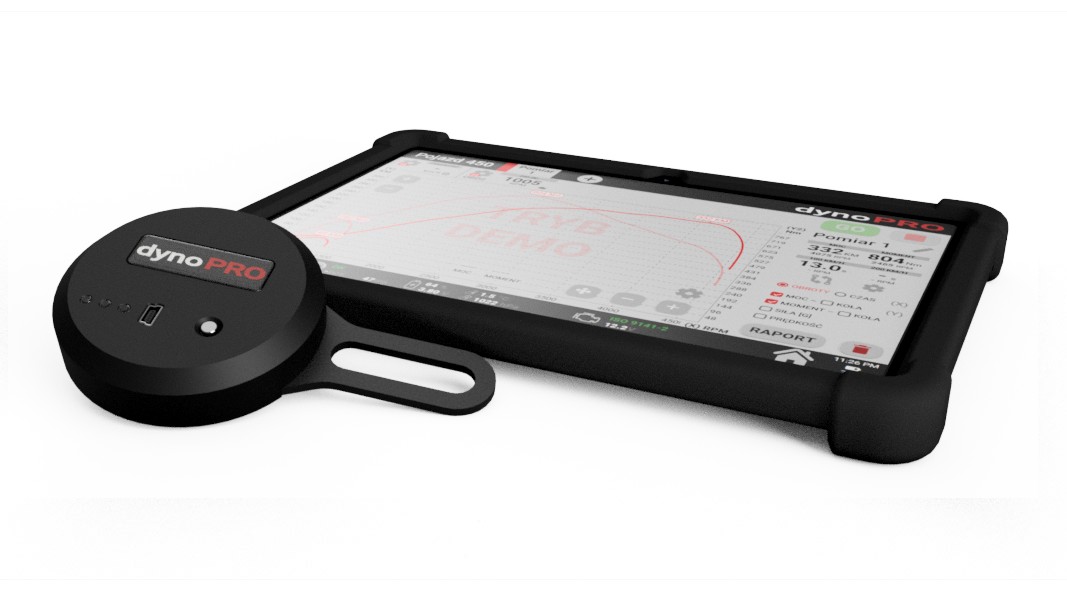

dynoPRO - szybkie i skuteczne rozwiązanie
Urządzenie charakteryzuje się kompaktową zwartą obudową wykonaną z aluminium , stali i tworzyw sztucznych.
Montaż urządzenia zajmuje około 2 minuty po czym sprzęt jest gotowy do pomiaru.
Do pomiaru wymagane jest podanie wagi pojazdu i rozmiar opony (w formacie np. 205 55 16 lub obwód w mm).
Urządzenie posiada wbudowaną stacje pogodową do pomiaru temperatury i ciśnienia atmosferycznego(-40° + 100°, 300-1100 hpa). Urządzenie potrafi odczytać temperaturę otoczenia ze złącza OBD2.
Łączność z sondą dynoPRO i sondą OBD2 odbywa się w standardzie Bluetooth. Sonda dynoPRO posiada wbudowaną baterię pozwalającą na około 10 godzin pracy. Sonda OBD2 zasilana jest ze złącza OBD2.
Urządzenie poza standardowym pomiarem mocy umożliwia logowanie dodatkowych parametrów silnika przez złącze OBD2 np. takich jak ciśnienie doładowania , ciśnienie na listwie wtryskowej, temperaturę spalin, itd oraz umieszczanie ich na wykresie w odniesieniu do wykresu mocy bądź momentu obrotowego.
Oprogramowanie poza pomiarem mocy umożliwia diagnostykę sterownika silnika w standardzie EOBD (identyfikacje sterownika silnika oraz protokołu diagnostycznego, odczyt i kasowanie błędów DTC, pomiar wartości rzeczywistych).
Wyniki pomiarów są prezentowane w 3 wariantach. Rzeczywistym, DIN70020, SAE J1349 i EWG. Błąd powtarzalności pomiarów przy zachowaniu tej samej procedury i warunków wynosi poniżej 1%.
Raport z hamowni można wyeksportować do pliku PDF lub JPG.
Urządzenie nie posiada ograniczeń czasowych i ilościowych w działaniu. Darmowe aktualizacje oprogramowania. Wsparcie techniczne. Gwarancja na urządzenie wynosi 2 lata.
Montaż urządzenia zajmuje zaledwie 2 minuty!
Błyskawiczny montaż oraz demontaż hamowni, umożliwia dokonanie pomiarów w dowolnym miejscu i czasie, co najbardziej docenią warsztaty mobilne.

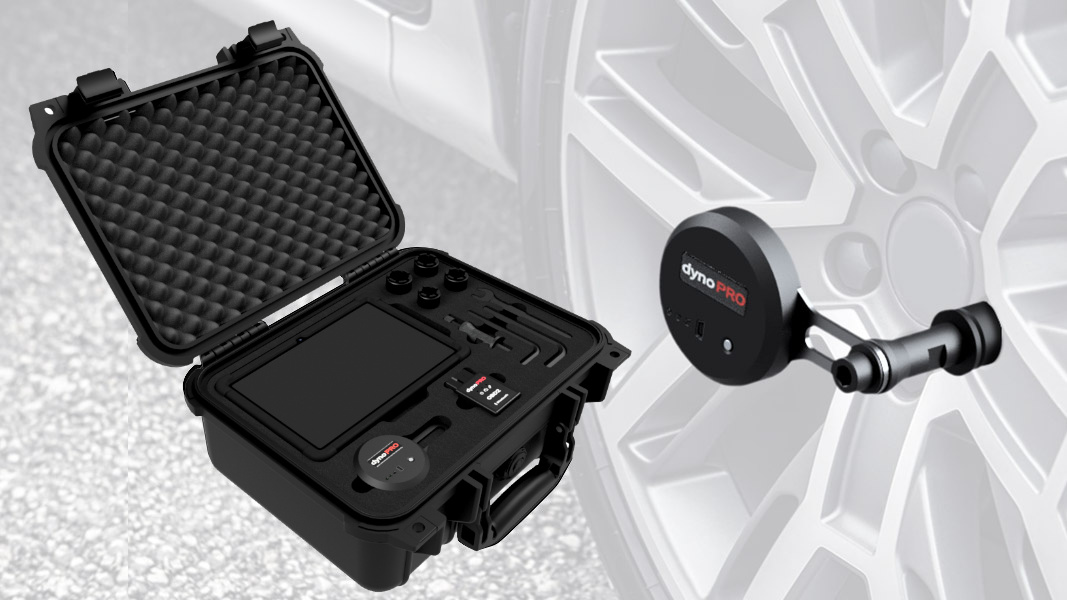

Montaż i pomiar hamownią dynoPRO
Montaż urządzenia składa się z 6 kroków
- Wybór odpowiedniego rozmiaru nasadki na śrubę mocującą felgę
- Przykręcenie nasadki razem ze sworzniem do śruby na feldze
- Zgrubne ustawienie sondy na środku koła i przykręcenie
- Włączenie sondy
- Wpięcie sondy OBD2 do gniazda w pojeździe
- Uruchomienie tabletu i oprogramowania
Pomiar mocy w większości przypadków wymaga około 1km odcinka drogi w miarę możliwości bez wzniesień.
Procedura pomiaru składa się z następujących etapów.
- Wybranie menu POMIAR

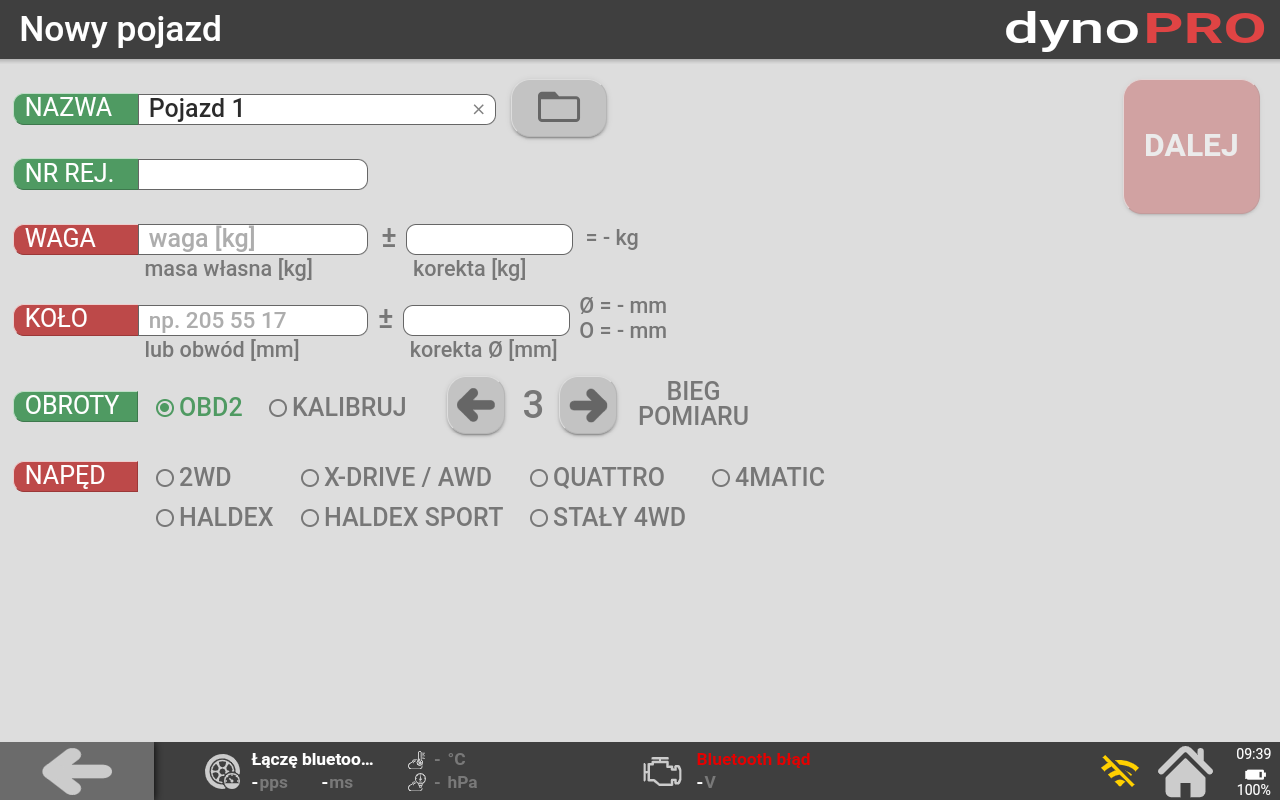

- Określenie profilu mierzonego pojazdu(nazwa , waga pojazdu, rozmiar opony , źródła sygnału obrotowego silnika RPM – przeważnie pobieranego z OBD2 lub kalibrowanego)
- Pomiar właściwy
- start pomiaru w oprogramowaniu
- spokojny start pojazdem na 1 i 2 biegu
- wrzucamy 3 bieg i gwałtownie przyśpieszamy do końca zakresu obrotowego po czym wrzucamy bieg neutralny i program zacznie odliczać 10s w celu obliczenia oporów toczenia i innych
- program wylicza moc i moment obrotowy pojazdu i prezentuje go użytkownikowi
- Generowanie raportu pomiarowego (oprogramowanie generuje raport w formacie PDF, JPG, CSV i umożliwia jego wysłanie przez e-mail lub udostępnienie na dowolny komunikator)
d

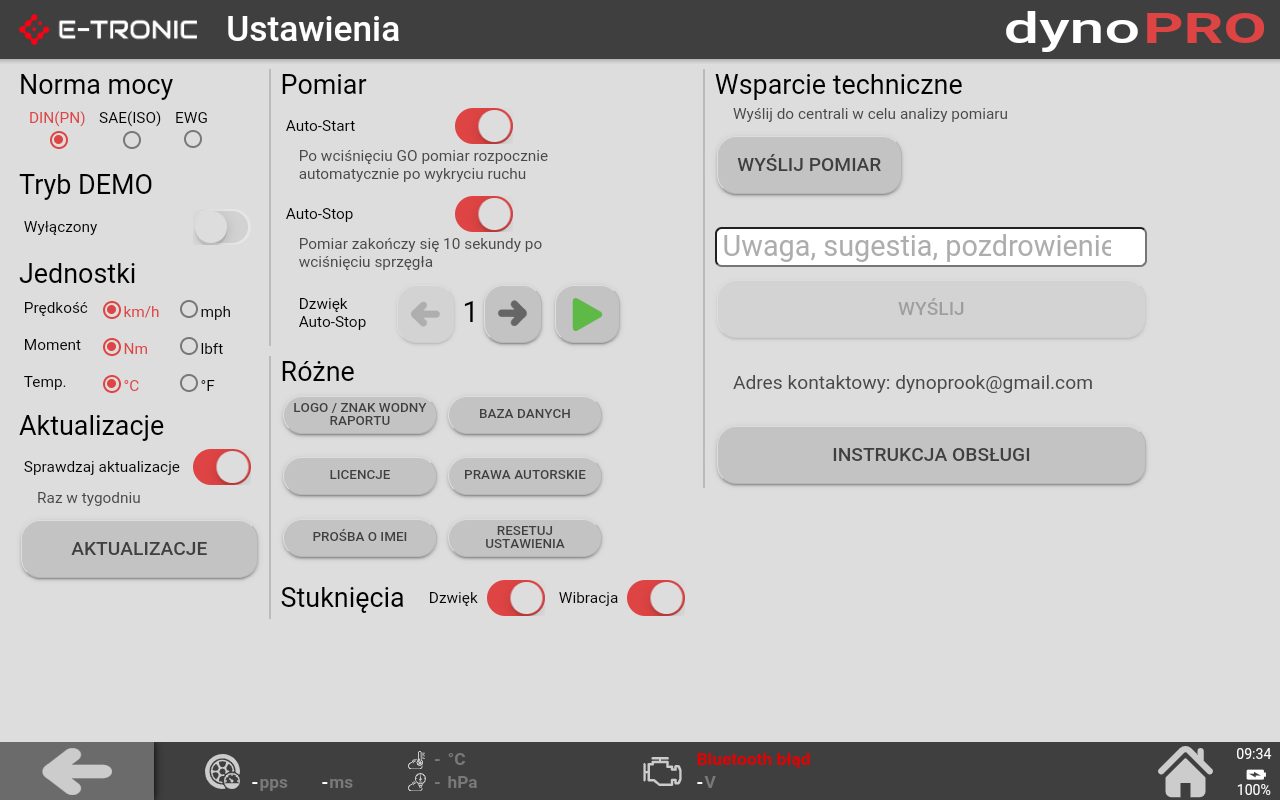

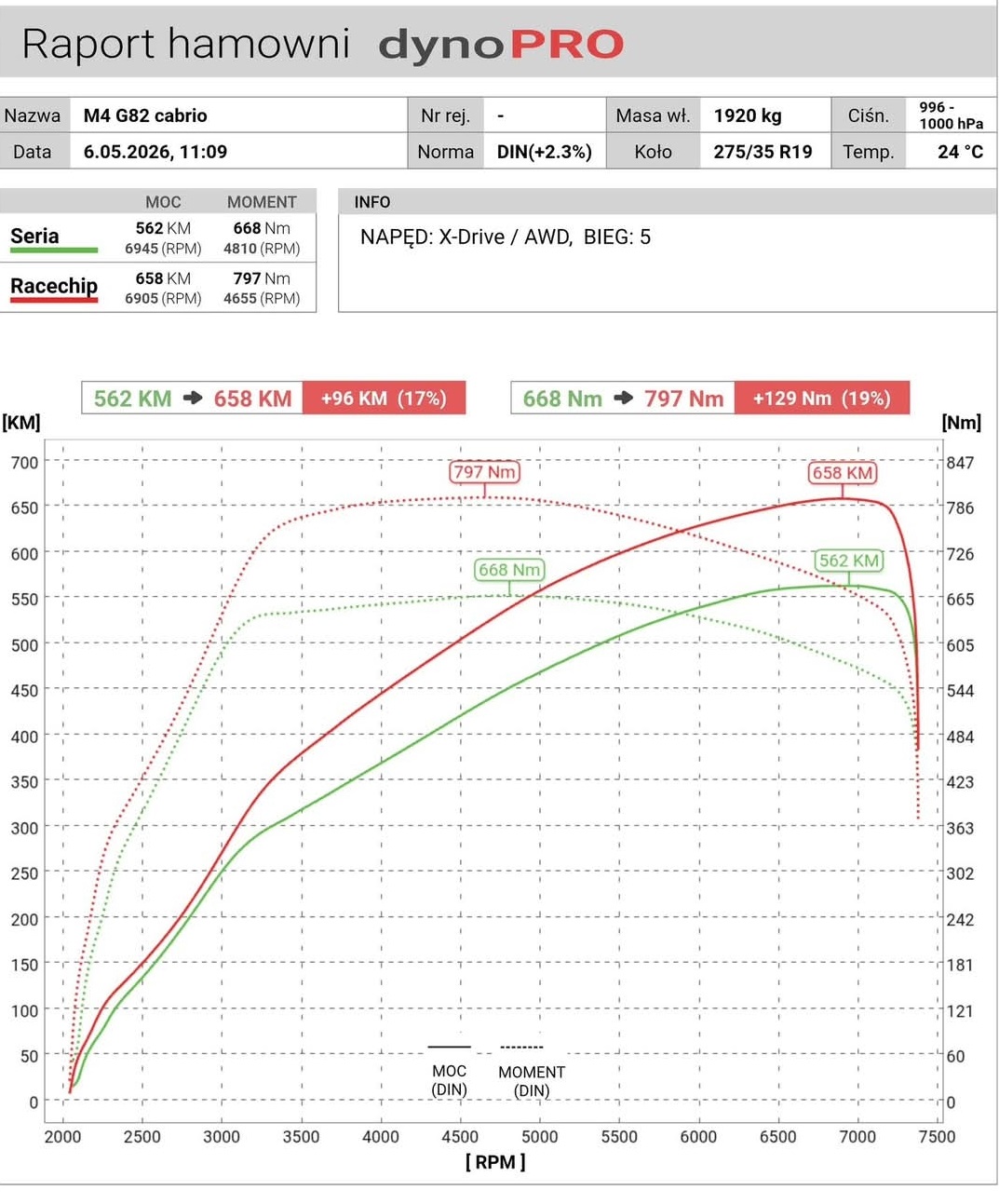

Interfejs użytkownika, przykładowe pomiary dynoPRO

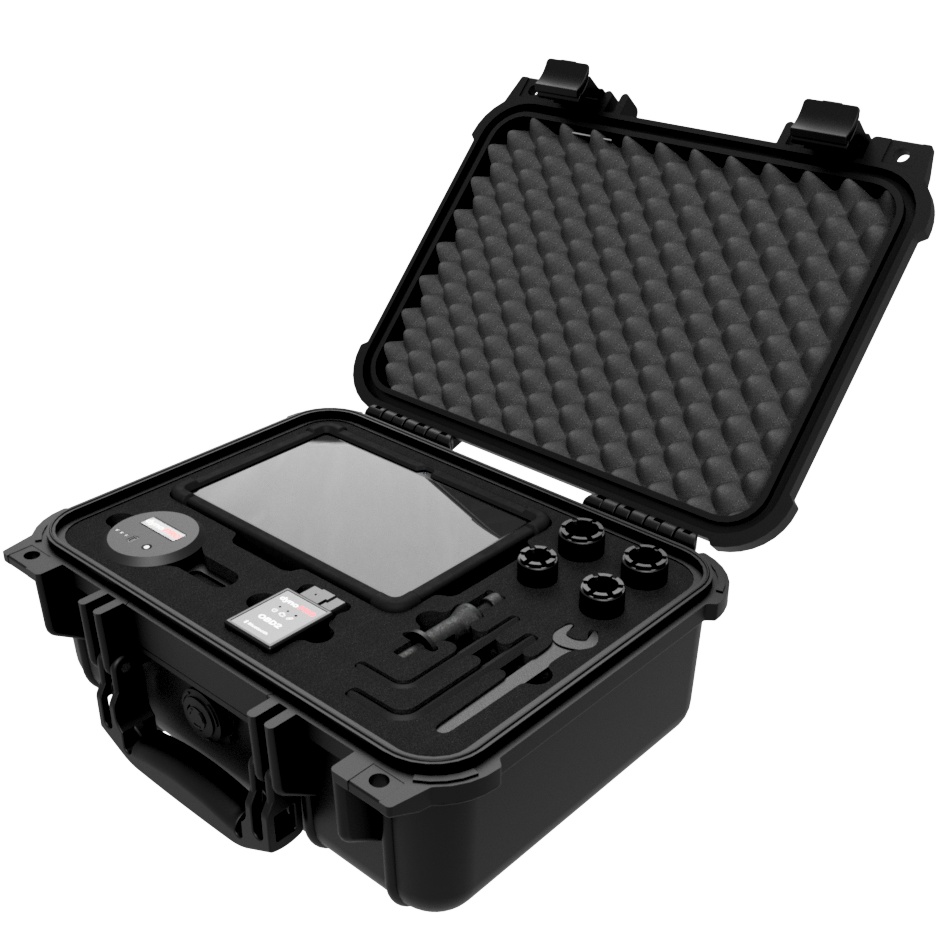

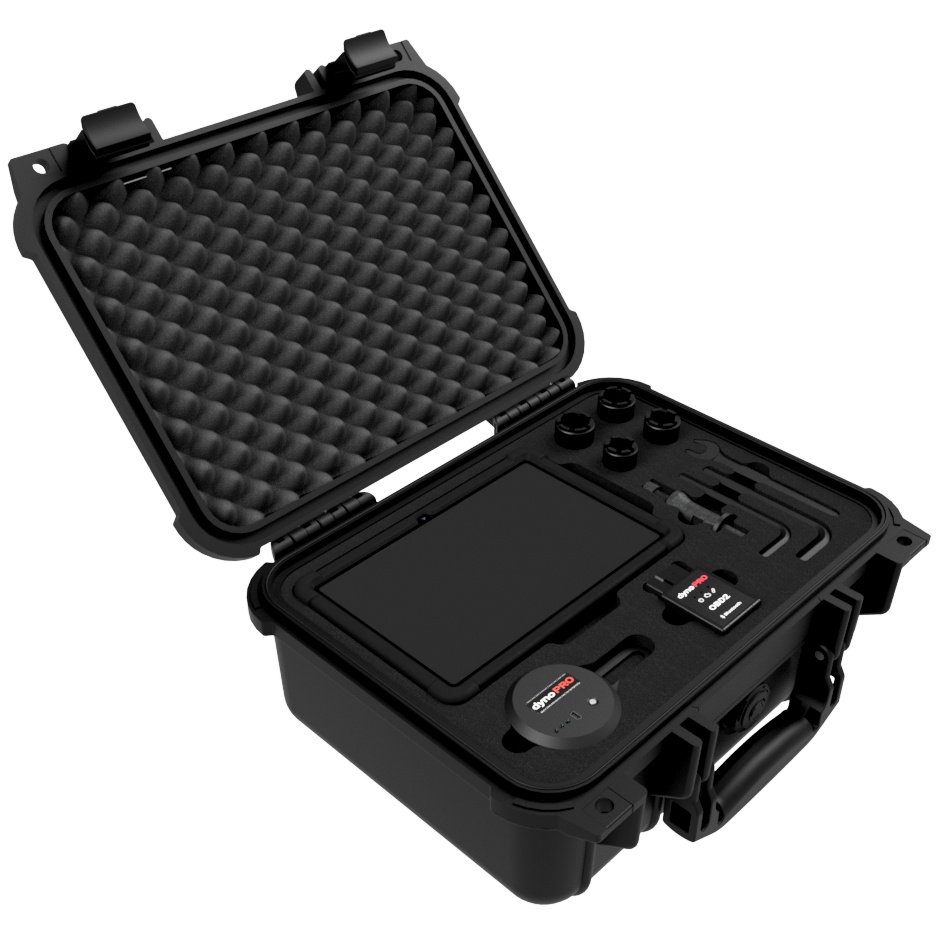

Zestaw zawiera
Lenovo TAB 10,1″ 4 GB RAM / 64 GB ROM, WiFi z oprogramowaniem dynoPRO.
Tablet zawarty w zestawie posiada wytrzymałą aluminiową obudowę oraz ochronną nakładkę z tworzywa sztucznego. Wraz z tabletem dołączony jest przewód ładowania ze złączem USB C.
Bezprzewodowa Sonda dynoPRO z wbudowaną stacją pogodową.
Sonda dynoPRO wykonana jest z aluminium i stali sprężynowej. Komunikacja odbywa się w standardzie Bluetooth. Sonda posiada wbudowany czujnik prędkości, czujnik temperatury otoczenia oraz ciśnienia atmosferycznego. Sonda zasilana jest bateryjnie, czas pracy to około 10 godzin. Ładowanie baterii przebiega przez złącze mini USB.
Sonda Diagnostyczna OBD2 wspierająca ponad 10 protokołów diagnostycznych.
Sonda OBD2 przesyła w standardzie Bluetooth sygnał obrotów pojazdu oraz inne parametry rzeczywiste podczas pomiaru. Sonda umożliwia diagnostykę samochodów osobowych zgodnych ze standardem EOBD.
Sonda umożliwia identyfikację sterownika silnika i protokołu diagnostycznego, odczyt i kasowanie błędów, pomiar dostępnych parametrów rzeczywistych ze sterownika silnika. Podczas pomiaru użytkownik może wybrać dowolne parametry rzeczywiste np. ciśnienie doładowania w kolektorze dolotowym , temperaturę silnika i inne udostępnione przez sterownik silnika, a program automatycznie naniesie je na wykres pomiaru mocy.
Zestaw akcesoriów montażowych – 4 rodzaje nasadek na śruby, klucze imbusowe i płaski.
Klucz imbusowy 8mm, 10mm oraz klucz płaski 14mm.
Zestaw nasadek do mocowania Sondy Dyno – 17mm , 19mm, 21mm , 22mm.
Sworzeń z gwintem M12 do mocowania Sondy Dyno oraz śruba M10 z podkładką sprężynową.

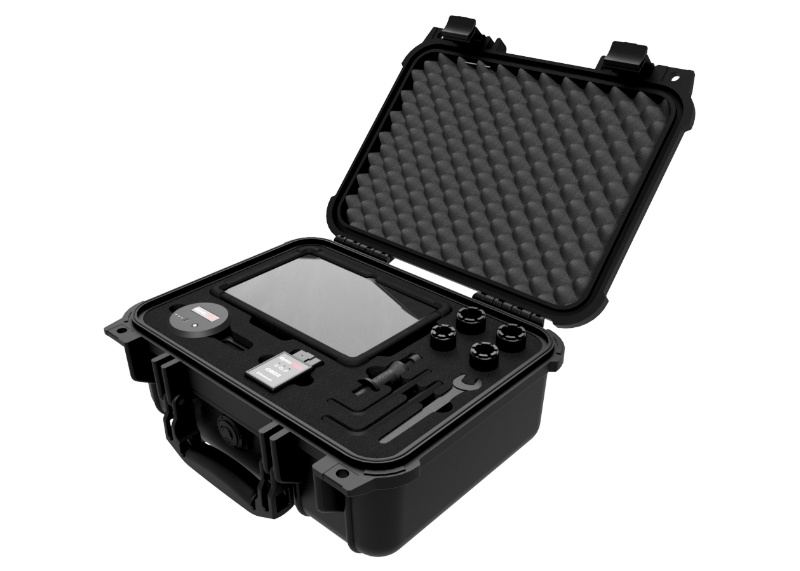

Walizka
Wytrzymała walizka o solidnej konstrukcji, wykonana z ABS w połączeniu z polipropylenem.
Specyfikacje Techniczne
Sonda dynoPRO |
|---|
|
Sonda OBD2 |
|---|
|
Tablet |
|---|
|
Przewody ładowania |
|
|---|
Walizka |
|---|
|
Informacje Dodatkowe |
|---|
|
Pliki do Pobrania |
|---|
Skrócona instrukcja obsługi
v2.3 |
Instrukcja obsługi v2.3 |
